Mô tả
>> Nói chung

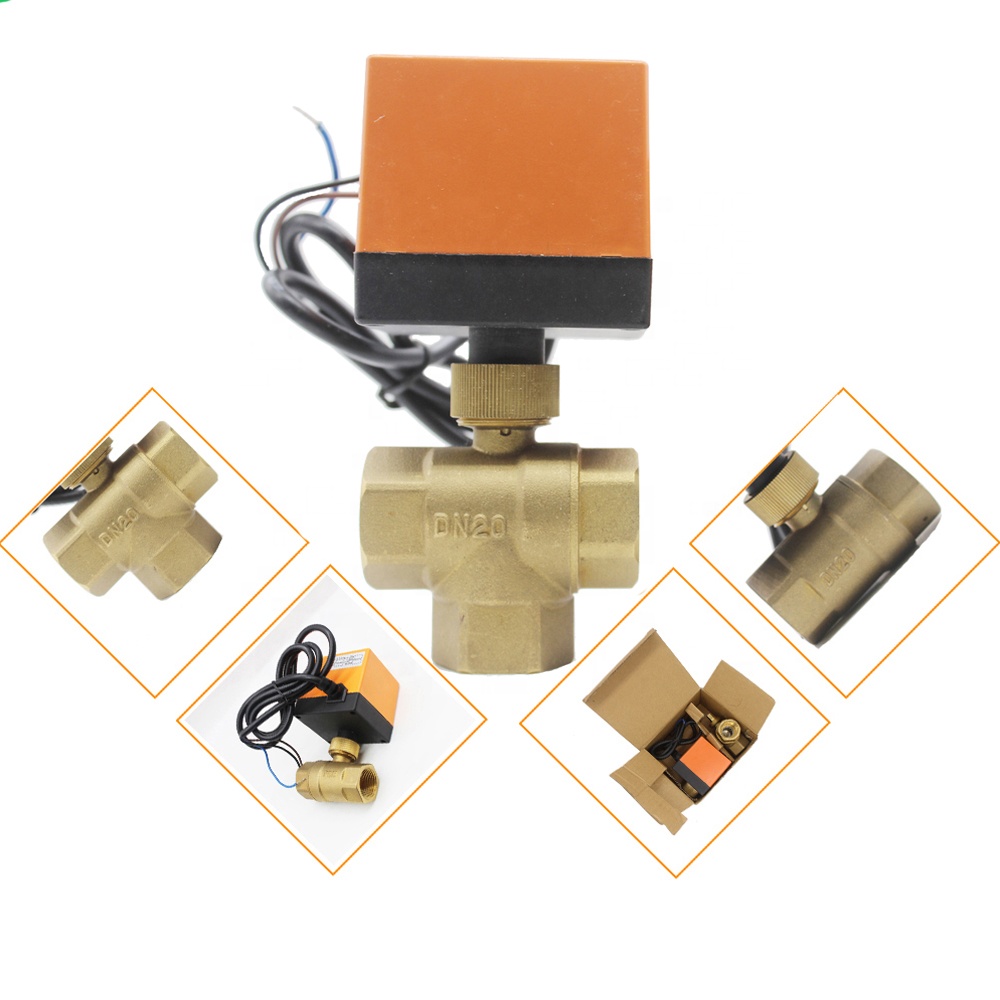

HTW-EG200 Loạt Cơ Giới Bóng Van được sử dụng để điều khiển On/Off của nhiệt/mát nước không khí-hệ thống điều hòa ống để kiểm soát nhiệt độ phòng. Các van được điều khiển bởi động cơ đồng bộ. Động cơ kết nối với phòng máy điều nhiệt bởi thiết bị đầu cuối của phổ biến, mở và đóng. Bằng cách lấy mẫu và đối phó với các trang web dữ liệu, các máy điều nhiệt gửi tín hiệu điều khiển để mở/đóng các động cơ của bóng van. Sau đó các nhiệt/mát nước chảy vào vào đơn vị cuộn dây quạt để cung cấp nhiệt hoặc không khí mát mẻ. Khi nhiệt độ phòng đạt đến điểm thiết lập, nhiệt sẽ gửi một tín hiệu để cắt đứt các bóng van và làm cho nó trên các trạng thái tốt nhất. Sau đó các nhiệt độ phòng sẽ giữ các thoải mái phạm vi.
Van chủ đề Kích thước: G1/2,G3/4,G1,G1.1/4
Chủ đề kết nối. Van cơ thể có thể được cài đặt đầu tiên. Đơn giản hệ thống dây điện. Các thiết bị truyền động có thể được cài đặt gần cho các bức tường.
>> Thông Số kỹ thuật
• Lái xe Điện áp: 220VAC (12V, 24V, 110VAC tùy chọn)
• Công suất tiêu thụ: 5VA (chỉ trong tất nhiên của mở và đóng)
• Áp lực-chịu lực của van cơ thể: 1.6MPa
• Phụ cấp áp lực: ≤ 0.6MPa
• Trung áp dụng: nước lạnh, nước nóng và áp suất thấp hơi nước (≤ 0.4MPa)
• Mở và đóng thời gian: Hai-cách 30S, ba-Cách 57S.
• Nhiệt độ của Trung áp dụng: 1 ℃-130 ℃
• Áp dụng nhiệt độ môi trường: 0 ℃-65 ℃
• Kết nối cách: ZG nội bộ Ống chủ đề (có thể được tùy chỉnh)
>>Mô hình Bảng So Sánh
|
Mô hình
|
Van
|
Van/Kích Thước
|
Thông lượng/Giá Trị (KV)
|
Zize
|
Đóng cửa Áp Lực (Mpa)
|
Làm việc Trung Bình
|
Phương tiện truyền thông Nhiệt Độ.
|
Môi trường xung quanh Nhiệt Độ.
|
Áp lực (Mpa)
|
|
HTW-EG-215
|
2-Cách
|
DN15
|
3.6(4.6)
|
G1/2
|
1
|
Lạnh nước/nước nóng
|
2-90 ℃
|
-5-60 ℃
|
2.5
|
|
HTW-EG-315
|
3-cách
|
DN15
|
3.6(4.6)
|
G1/2
|
1
|
||||
|
HTW-EG-220
|
2-Cách
|
DN20
|
6.6(7.4)
|
G3/4
|
0.8
|
||||
|
HTW-EG-320
|
3-cách
|
DN20
|
6.6(7.4)
|
G3/4
|
0.8
|
||||
|
HTW-EG-225
|
2-Cách
|
DN25
|
12.2(13.5)
|
G1
|
0.7
|
||||
|
HTW-EG-325
|
3-cách
|
DN25
|
12.2(13.5)
|
G1
|
0.7
|
||||
|
HTW-EG-232
|
2-Cách
|
DN32
|
14.6(16.3)
|
G1.1/4
|
0.6
|
||||
|
HTW-EG-332
|
3-cách
|
DN32
|
14.6(16.3)
|
G1.1/4
|
0.6
|
>> Cài đặt
>> Vắt Sơ Đồ
