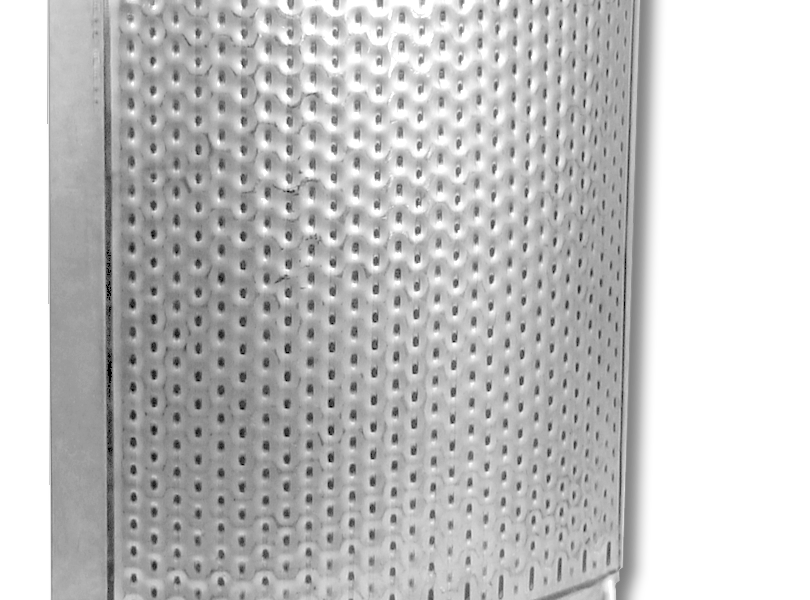

Phân tích ứng dụng và ưu điểm của Bộ gia nhiệt bồn HeetSheet
Cấu tạo và vật liệu
- Thép không gỉ 304, loại 26 gage: Loại thép này được biết đến với khả năng chống ăn mòn, chịu nhiệt tốt, đảm bảo độ bền cao cho sản phẩm khi tiếp xúc với các loại hóa chất và môi trường làm việc khắc nghiệt.
- Mẫu kiểu waffle hàn cung: Thiết kế này tăng diện tích tiếp xúc giữa bề mặt gia nhiệt và thành bồn, giúp truyền nhiệt hiệu quả hơn, đồng thời giảm thiểu nguy cơ tắc nghẽn do cặn bám.
- Hợp chất truyền nhiệt Thermon NH: Loại hợp chất này có khả năng chịu nhiệt tốt, giúp truyền nhiệt đều và nhanh hơn, đồng thời bảo vệ bề mặt HeetSheet.
Ưu điểm
- Hiệu suất truyền nhiệt cao: Nhờ thiết kế đặc biệt và hợp chất truyền nhiệt, HeetSheet đảm bảo truyền nhiệt nhanh và đều, giúp nâng cao hiệu quả quá trình gia nhiệt.
- Độ bền cao: Vật liệu thép không gỉ 304 và cấu trúc chắc chắn giúp HeetSheet có tuổi thọ cao, chịu được các điều kiện làm việc khắc nghiệt.
- An toàn: Thiết kế giảm thiểu nguy cơ tắc nghẽn, cùng với hợp chất truyền nhiệt không gây hại, đảm bảo an toàn cho quá trình vận hành.
- Linh hoạt: HeetSheet có nhiều kích cỡ và được cán sẵn để phù hợp với nhiều loại bồn khác nhau, đáp ứng nhu cầu đa dạng của người dùng.
- Dễ lắp đặt: Các kết nối ống thép không gỉ được cung cấp sẵn, kết hợp với ThermoTube® giúp quá trình lắp đặt trở nên dễ dàng và nhanh chóng.
Ứng dụng
Với những ưu điểm trên, HeetSheet được ứng dụng rộng rãi trong nhiều lĩnh vực, bao gồm:
- Công nghiệp thực phẩm: Gia nhiệt các loại bồn chứa nguyên liệu, sản phẩm trong quá trình sản xuất.
- Hóa chất: Gia nhiệt các loại bồn chứa hóa chất, hỗn hợp trong các phản ứng hóa học.
- Dược phẩm: Gia nhiệt các loại bồn chứa dung dịch, hỗn hợp trong quá trình sản xuất dược phẩm.
- Xử lý nước: Gia nhiệt nước trong các hệ thống xử lý nước nóng.
- Các ngành công nghiệp khác: Nơi có nhu cầu gia nhiệt các loại bồn chứa chất lỏng.
Thông tin kỹ thuật
Max. nhiệt độ hoạt động ………………… .375 ° F (190 ° C)
Nhiệt độ hoạt động tối thiểu ………….
Tối đa -320 ° F (-196 ° C) áp suất vận hành …………… 150 psig (1.136 kPa g)
Áp suất thử nghiệm hiện trường tối đa ……… 225 psig (1.700 kPa g)
Hệ số truyền nhiệt1 …… HeetSheet đơn vị đến thành bể
20-40 Btu / hr- ° F-ft2 ( 114-227 W / m2- ° C)
KIỂM TRA / CHỨNG NHẬN
ASME không yêu cầu các đơn vị thể tích bên trong nhỏ và
xếp hạng áp suất phải được chứng nhận. Cụ thể, năng lượng tích trữ tối đa trong một đơn vị HeetSheet thấp hơn nhiều so với giới hạn do Bộ luật chứng nhận quy định bởi ba điểm thể tích và áp suất sau:
• 5,0 ft3 và 250 psi (0,14 m3 và 1720 kPa)
• 3,0 ft3 và 350 psi (0,08 m3 và 2410 kPa)
• 1,5 ft3 và 600 psi (0,04 m3 và 4140 kPa)
(Không có đơn vị HeetSheet nào tiếp cận các thể tích này. Xem bảng Cấu hình Sản phẩm ở mặt sau để biết thể tích bên trong của các đơn vị HeetSheet tiêu chuẩn.)
Đơn vị HeetSheet được thiết kế và chế tạo phù hợp với các yêu cầu ofASME Mục VIII Div 1 nồi hơi và bình chịu áp lực Mã nhưng không kiểm tra cũng không stamped.2
Ghi chú
- Thông tin về thiết kế và hiệu suất dựa trên việc sử dụng các hợp chất truyền nhiệt Thermon.
- Kiểm tra và dập ASME có sẵn như một tùy chọn cho tất cả HeetSheet thiết bị đo nặng khi được chỉ định theo đơn đặt hàng ..
Liên kết: HeetSheet® / HỆ THỐNG LÀM MÁT / LÀM MÁT TÀU
Liên kết: HeetSheet® Tank & Vessel – Đặc điểm của bộ sưởi
Xem thêm: ThermaSeam – Tank Insulation SystemThermaSeam
