Dòng bộ chuyển đổi khí NO2 – NO AOX được kết hợp với máy phân tích khí NOx hoặc máy phân tích khí NH3 cho khí thải. Nó là bộ chuyển đổi sử dụng chất xúc tác đặc biệt giúp chuyển đổi hiệu quả NO2 trong khí mẫu thành NO.
• Tốc độ dòng chảy cao trong thời gian hoạt động dài và hiệu suất chuyển đổi cao (98% với hộp mực mới)
• Không thải khí CO
• Nhiệt độ hoạt động ở 225°C
• Vỏ giá đỡ 19″ nhỏ gọn
• Hộp chất xúc tác dễ dàng thay đổi mà không cần bất kỳ công cụ nào
• Xử lý an toàn để bảo trì dễ dàng
• Van điện từ bypass
Mô tả bộ chuyển đổi khí NO2 – NO
Trong quá trình đốt cháy ở nhiệt độ cao, nitơ có trong không khí phản ứng với oxy tạo ra các oxit của nitơ ở dạng monoxit (NO) và điôxit (NO2). Mục NOx hiển thị tổng lượng của hai thành phần.
Đối với các quy định do luật pháp và hướng dẫn quy định về bảo vệ môi trường hoặc nhu cầu của quy trình, việc giám sát hàm lượng NOx trong không khí hoặc trong dòng khí thải đôi khi là cần thiết.
Tuy nhiên, phương pháp tham khảo để xác định hàm lượng NOx trong hỗn hợp khí dựa trên hiện tượng phát quang hóa học chỉ có thể áp dụng cho oxit nitric. Việc xác định điôxít yêu cầu giảm hóa chất phòng ngừa thành NO.
Bằng cách tiến hành phát hiện oxit nitric trong hỗn hợp khí trước và sau khi đưa nó vào quy trình khử điôxit, có thể hiểu được tỷ lệ của từng thành phần liên quan.
Bộ chuyển đổi khí NO2/NO thực hiện quá trình chuyển đổi nitơ đioxit thành monoxit thông qua phản ứng bên trong buồng xúc tác gia nhiệt.
Nó được đưa ngược dòng thiết bị phân tích NOx dọc theo dòng chảy của hỗn hợp khí được kiểm tra.
Chất xúc tác molypden và quy định điện tử nhiệt độ đảm bảo hiệu suất chuyển đổi ở mức 98%, tối ưu hóa hiệu suất và thời lượng của các hộp vật liệu xúc tác.

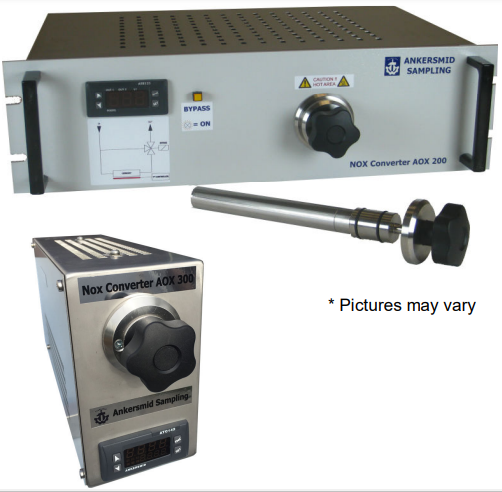

Vật phẩm này bao gồm một lò nung buồng hình trụ bằng thép không gỉ được làm nóng bằng một điện trở bao bọc nó trong suốt chiều dài của nó và được bao phủ bởi một lớp vật liệu cách nhiệt dày. Nhờ đó, có thể có được nhiệt độ ổn định được phân bổ đồng đều và tổn thất nhiệt thấp.
Bên trong lò có hộp xúc tác molypden đi ngang qua dòng hỗn hợp khí cần xử lý.
Bộ điều nhiệt điện tử điều khiển PID cho phép thiết lập và giữ nhiệt độ không đổi, được phát hiện thông qua cặp nhiệt điện với giá trị phù hợp nhất.
Trên màn hình điều chỉnh nhiệt, nhiệt độ hiện tại được hiển thị trong khi đèn LED phát sáng đưa ra các chỉ báo về trạng thái chức năng.
Ngoài ra còn có một tiếp điểm trong bộ trao đổi dưới dạng tín hiệu tích lũy trạng thái báo động cho nhiệt độ thấp và cao.
Các giá trị của ngưỡng can thiệp có thể được thiết lập độc lập trên bộ điều nhiệt. Một van điện từ cho phép bỏ qua buồng xúc tác.
Bộ chuyển đổi có sẵn với (AOX 2xx) hoặc không có van rẽ nhánh (AOX 1xx/3xx).
Đối với mục đích thử nghiệm, với van rẽ nhánh, chất xúc tác có thể được bỏ qua van.
Hộp chất xúc tác được đổ đầy và định dạng tại nhà máy cũ và sẵn sàng để sử dụng ngay lập tức.
Thông tin kỹ thuật:
| Model | AOX 100 | AOX 200 | AOX 300 |
| Part number | AOX 100 | AOX 200 | AOX 300 |
| Housing version | 19”-rack | Bracket mounting | |
| Housing color front panel | RAL 7035 (light-grey) | Steel grey | |
| Weight | Approx. 5 kg | ||
| Gas inlet & outlet | Unheated | ||
| Gas inlet temperature | Max. +250°C | ||
| Operating temperature | .+225°C để chiết rót thành phần molypden tiêu chuẩn | ||
| Max. temperature | .+ 650°C | ||
| Gas flow rate | Standard 60 Nl/h (max. 90 Nl/h) | ||
| Operating pressure | Max. 1,5 bar abs. | ||
| Sample gas inlet | 1/4” NPT f | ||
| Sample gas outlet | 1/4” NPT f | ||
| Conversion rate NO2 in NO | Hiệu quả > 96% với chất xúc tác mới | ||
| Life time of the catalyst | Xấp xỉ 6-12 tháng (tùy điều kiện gas) | ||
| Relative air humidity | < 80% | ||
| Ambient temperature | .+5°C to 50°C | ||
| Materials of gas wetted parts | Stainless Steel SS316, PTFE, FKM, Viton© | ||
Kêt nối
| Electrical data | ||
| kết nối điện | Đầu nối phích cắm nguồn bao gồm. 1 cầu chì mịn 5x20m (T3A/H250V) Kèm theo. Cáp 2,5m có phích cắm. Tín hiệu báo động và điều khiển thông qua đầu nối Sub D 9 chân |
Ổ cắm 8 chân để cấp nguồn và tín hiệu báo động |
| Alarm contact | Tiếp điểm có thể lập trình miễn phí 1 KHÔNG, định mức: 250V, 5A AC | |
| Alarm set points | .+/- 10°C điểm cài đặt (các giá trị khác theo yêu cầu) | |
| Protection class | IP20 EN 60529 / EN 61010 / EN 60519-1 | |
| Power supply | 230V/50Hz | |
| Power consumption | Approx. 450W | |
