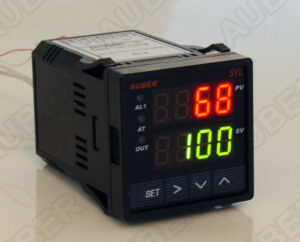

1/16 DIN PID Temp Controller, SSR/Linear Output, Optional RS-485 Model SYL-2381-mA và SYL-2381-mA-S

Bộ điều khiển nhiệt độ này mang lại giá trị tuyệt vời so với giá thành, vì nó chính xác, thông minh, đáng tin cậy và được trang bị nhiều tính năng hơn hầu hết các bộ điều khiển trên thị trường. Thuật toán PID nâng cao bằng trí tuệ nhân tạo và chức năng tự động tinh chỉnh (auto-tune) sẽ điều khiển nhiệt độ với độ chính xác ±1°C mà không cần tinh chỉnh thủ công các tham số PID phức tạp. Bộ điều khiển này không chỉ có đầy đủ các chức năng chính của bộ PID công nghiệp mà còn được thiết kế đơn giản để người dùng không chuyên cũng có thể sử dụng.

Bộ điều khiển đã được nâng cấp với nhiều tính năng mới. Ngõ ra tuyến tính 0–20 mA và 4–20 mA có thể dùng để điều khiển van tỉ lệ (chỉ có ở các model SYL-2381-mA và SYL-2381-mA-S). Ngõ ra relay có thể dùng để điều khiển tải nhỏ hoặc contactor cơ. Mạch bù nhiệt độ điểm lạnh (cold junction compensation) đã được cải thiện để tăng độ chính xác khi dùng với cảm biến cặp nhiệt (thermocouple). Chế độ điều khiển bật/tắt (on/off) mới rất hữu ích cho việc điều khiển tủ lạnh, động cơ hoặc van điện từ — những thiết bị không phù hợp với việc đóng/ngắt liên tục. Người dùng có thể đặt nhiệt độ và dải trễ (hysteresis band), giúp thiết bị hoạt động như một thermostat cơ học nhưng chính xác và ổn định hơn.

Chức năng điều khiển thủ công cũng được bổ sung, cho phép người dùng điều chỉnh công suất gia nhiệt giống như điều chỉnh độ sáng của bóng đèn bằng dimmer. Tính năng này đặc biệt hữu ích cho người nấu bia, để kiểm soát mức sôi. Ngoài ra, tính năng giới hạn (limit control) mới có thể dùng cho bảo vệ an toàn. Khi kết nối với contactor hoặc tải tuyến tính, nó có thể hoạt động như một relay khóa (latching relay) sẽ tắt hệ thống khi nhiệt độ vượt quá giới hạn. Bộ gia nhiệt sẽ không bật lại cho đến khi được reset thủ công. Tính năng này cũng hữu ích để tự động ngắt khi đạt tới một nhiệt độ nhất định, ví dụ: nung gốm, nấu thịt, chưng cất. Tất cả các chế độ điều khiển có thể được cài đặt để xuất ra bằng relay hoặc ngõ ra tuyến tính.

Ba model hiện có:

SYL-2381-mA: Model tiêu chuẩn với ngõ ra tuyến tính.
SYL-2381-mA-S: Có thêm giao tiếp RS-485 (Modbus RTU). Model này có đầy đủ tính năng của SYL-2381-mA, cộng thêm khả năng kết nối với PLC, Arduino, Raspberry Pi hoặc máy tính qua cổng RS-485.
SYL-2381-SSR-S: Model với ngõ ra SSR, có thể điều khiển SSR AC kích DC trực tiếp, kèm giao tiếp RS-485.

Lưu ý: SYL-2381-mA và SYL-2381-mA-S không thể điều khiển SSR; SYL-2381-SSR-S không có ngõ ra tuyến tính.

Tính năng:

Hiển thị kép nhiệt độ đặt và nhiệt độ thực tế.
Kích thước nhỏ gọn, 1/16 DIN, chỉ 48 × 48 × 75 mm.
Hỗ trợ 10 loại cảm biến nhiệt thông dụng.
Ngõ ra PID có thể cấu hình cho ngõ ra chính hoặc relay contactor.
Một relay contact có thể cấu hình làm ngõ ra PID hoặc ngõ ra báo động.
Chức năng auto-tune tự động tìm tham số PID tối ưu.
Hiển thị nhiệt độ theo °F hoặc °C.
Màn hình LED 4 số, hiển thị tối đa “9999”.
Chế độ bật/tắt cho tủ lạnh, động cơ, van điện từ (chỉ cho ngõ ra báo động).
Chuyển đổi mượt giữa chế độ Auto và Manual.
Tùy chọn giao tiếp RS-485.
Bảo hành giới hạn 6 tháng.

Thông số chính:

Loại đầu vào:
- Cặp nhiệt: K, E, S, R, J, T, B, WRe3-WRe25
- RTD: Pt100, Cu50
Dải đo:
- K: –200 ~ 1300°C
- S: –50 ~ 1600°C
- WRe3-WRe25: 0 ~ 2300°C
- R: –50 ~ 1600°C
- T: –200 ~ 400°C
- E: –200 ~ 900°C
- J: –200 ~ 1200°C
- B: 350 ~ 1800°C
- Pt100: –99,9 ~ 600,0°C hoặc –200 ~ 600°C
- Cu50: –50 ~ 150°C
Màn hình: Hai dòng, 4 số, °F hoặc °C.
Độ phân giải hiển thị: 1°C, 1°F, 0,1°C hoặc 0,1°F (với đầu dò PT100).
Độ chính xác: ±0,2% hoặc ±1 đơn vị của toàn dải đo.
Chế độ điều khiển: PID, manual, on/off (chỉ cho relay J1).
Chế độ ngõ ra:
- Ngõ ra tuyến tính: 0–20 mA hoặc 4–20 mA (SYL-2381-mA / SYL-2381-mA-S)
- Ngõ ra SSR: 6 VDC (SYL-2381-SSR-S)
- Relay contact: 3 A tại 240 VAC (tải trở)
Báo động: Báo động cao/thấp tuyệt đối, cao/thấp sai lệch.
Công suất tiêu thụ: < 2 W.
Nguồn cấp: 85–260 VAC / 50–60 Hz hoặc 85–260 VDC.
Kích thước: 48 × 48 × 75 mm (1/16 DIN).
