Adjustable Ambient Control Thermostat

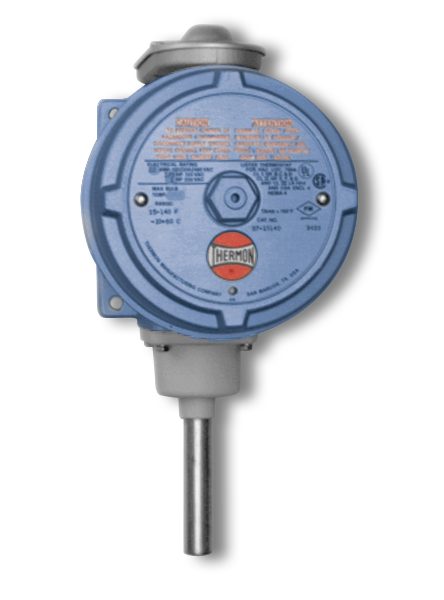

Thermostat B4X-15140 and B7-15140
Ứng dụng:
B4X-15140 và B7-15140 được thiết kế để cung cấp
điều khiển cảm biến môi trường xung quanh của các mạch truy tìm nhiệt điện cho
đóng băng bảo vệ đường ống và tàu. Những điều chỉnh này
bộ điều nhiệt có thể được sử dụng để điều khiển một mạch sưởi
hoặc như điều khiển thí điểm của một công tắc tơ chuyển đổi nhiều nhiệt
các mạch truy tìm.
B4X-15140 Một nhôm đúc tráng polyamide epoxy
Vỏ NEMA 4X kín nước, kín bụi và
bảo vệ chống ăn mòn cho công tắc điều nhiệt.
B7-15140 Một nhôm đúc hoàn thiện sơn mài bằng nhôm
bao vây cung cấp NEMA 4 (kín nước và kín bụi)
và NEMA 7 / NEMA 9 (chống cháy nổ) bảo vệ
công tắc điều chỉnh nhiệt. Chống giả mạo, ren và
Nắp quay số bằng nhôm có gioăng có thể điều chỉnh bên ngoài.
Bộ điều nhiệt B4X-15140 được phê duyệt để sử dụng bình thường
(không được phân loại) vị trí. B7-15140 được chấp thuận sử dụng
ở cả bình thường (không phân loại) và nguy hiểm (phân loại)
các địa điểm.
Thông tin kỹ thuật
Định mức điện áp ………………………………….. 125/250/480 Vac
Chuyển đổi xếp hạng … ……. 22 amps
Chuyển loại … ……….. SPDT 1
Kết nối điện
B4X-15140 2 …………………… đầu nối vít trên công tắc
B7-15140 3 ……………………………………. khối thiết bị đầu cuối
Phạm vi điều khiển có thể điều chỉnh ….. 15 ° F đến 140 ° F (-9 ° C đến 60 ° C)
Vi sai điều khiển tối đa …………………….. 6 ° F (3,3 ° C)
Đặt điểm lặp lại …………………………….. ± 2 ° F (1,1 ° C)
Nhiệt độ tiếp xúc bóng đèn tối đa ……… 160 ° F (71 ° C)
Kích thước bóng đèn ……………………. 9/16 ”x 3” (14 x 76 mm)
Vật liệu bóng đèn ………………………………………. thép không gỉ
Certifications/Approvals
Underwriters Laboratories Inc.
Ordinary Locations
Hazardous (Classified) Locations (B7-15140 only)
Class I, Divisions 1 & 2, Groups B, C and D
Class II, Divisions 1 & 2, Groups E, F and G
Class III, Divisions 1 and 2
Class I, Zone 1, Group IIB + H2 T6
International Electrotechnical Commission
IEC Certification Scheme for Explosive Atmospheres
UL 09.0004X (B7-15140 only) 5
Ex d IIC T6
Ex tD A21 IP66 T85°C 6
-40°C ≤ TAmb ≤ +75°C
