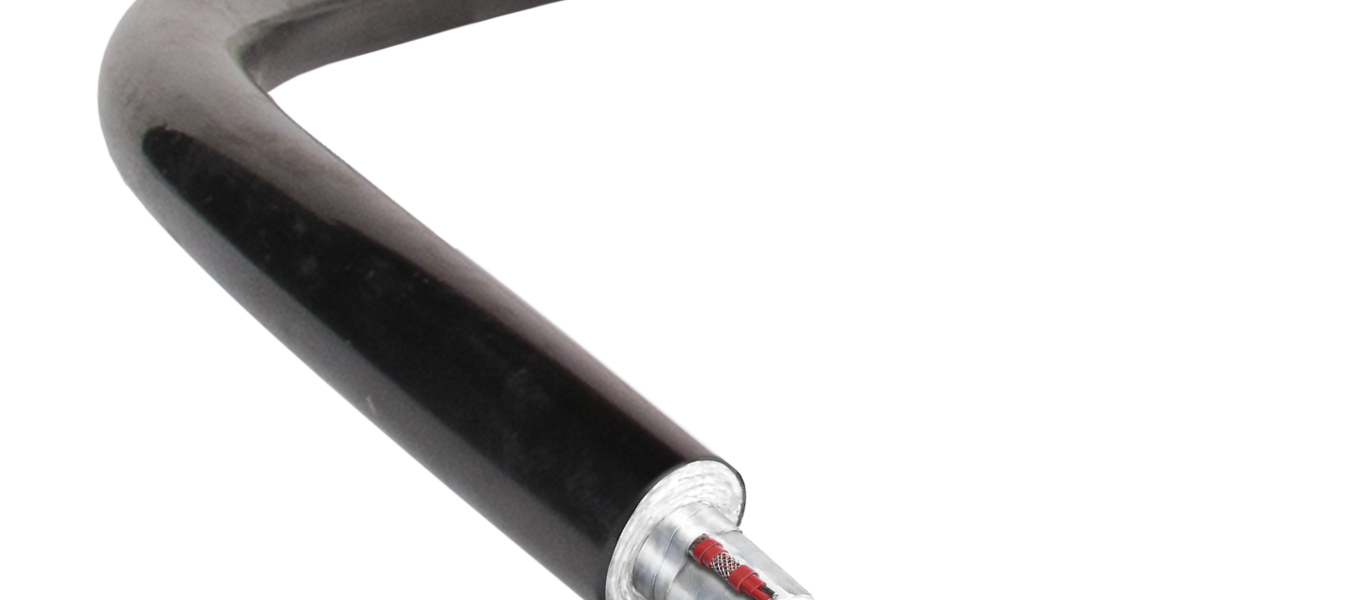

TubeTrace với HTX heating cables Thermon

TubeTrace VỚI HTX là một bó ống dẫn điện được chế tạo sẵn dùng cho các đường dẫn mẫu hơi và đường xung tới các bộ truyền áp suất. TubeTrace HTX sẽ cung cấp khả năng bảo vệ chống đóng băng nước trong điều kiện môi trường xung quanh xuống đến -45 ° C (-50 ° F) với điều kiện gió 40 km / h (25 dặm / giờ) .HTX phù hợp với nhiệt độ dịch vụ hơi quá nhiệt lên đến 593 ° C (1100 ° F) . Trong quá khứ, đường ống chịu nhiệt độ cao được truy tìm nhiệt với vết nhiệt cách điện bằng khoáng chất kháng loạt (MI). Máy sưởi MI được tùy chỉnh để phù hợp với từng ứng dụng, do đó, thời gian dẫn đầu thường được yêu cầu. TubeTrace HT giải quyết vấn đề này với Thermon kháng song song HPT vết nhiệt được cách ly khỏi tiếp xúc trực tiếp với ống nhiệt độ cao.

ỨNG DỤNG

Bảo vệ đông lạnh 40 ° F (5 ° C) của đường hơi. Tiếp diễn tiếp xúc với 1100 ° F (593 ° C). TubeTrace HTX là một gói ống theo dõi điện được chế tạo cho mẫu hơi nước dòng và đường xung tới bộ truyền áp suất. TubeTraceHTX sẽ cung cấp biện pháp bảo vệ chống đông nước trong môi trường xung quanh điều kiện xuống -50 ° F (-45 ° C) với 25 dặm / giờ (40 km / h) điều kiện gió.Trong quá khứ, lựa chọn duy nhất cho đường ống có giá trị cao tiếp xúc nhiệt độ được theo dõi nhiệt với loạt kháng khoáng cách nhiệt (MIQ) vết nhiệt. MIQ máy sưởi được tùy chỉnh để phù hợp với từng ứng dụng, vì vậy thời gian dẫn đầu và các phép đo hiện trường cụ thể thườngcần thiết. TubeTrace HTX giải quyết vấn đề này bằng Thermon song song kháng vết nhiệt HPT cách ly khỏi tiếp xúc trực tiếp với ống nhiệt độ cao

Các gói TubeTrace HTX được thiết kế để chịu được nhiệt độ hơi quá nhiệt liên tục 1100 ° F (593 ° C)ngay cả khi nguồn được áp dụng cho vết nhiệt trong điều kiện môi trường xung quanh 40 ° F (5 ° C)

ĐẶC ĐIỂM SẢN PHẨM

• Áo khoác “An toàn cảm ứng” bảo vệ nhân viên

• “Cắt theo chiều dài” để cài đặt nhanh hơn

• Định mức liên tục 1100 ° F (593 ° C)nhiệt độ tiếp xúc

• Được thiết kế để kiểm soát cảm biến môi trường xung quanh ở + 40 ° F (5 ° C)• Bảo vệ đông lạnh trong môi trường

xung quanh -50 ° F (-45 ° C)

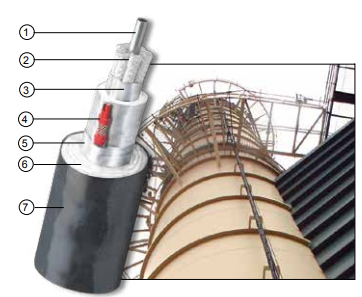

CẤU TẠO:

1 ống xử lý

2 Cách nhiệt sợi thủy tinh dệt nhiệt độ cao

3 lá phản xạ nhiệt

4 vết nhiệt HPT

5 Lá khuếch tán nhiệt

6 Kính không hút ẩmsợi cách nhiệt

7 Áo khoác ngoài bằng polyme (ATP hoặc TPU)

Ghi chú

1. Có thể có điện áp cao hơn lên đến 480 Vac: liên hệ với WILI.COM.VN để được thiết kế hỗ trợ

NGUỒN ĐẦU RA NGUỒN

Các đầu ra nguồn được hiển thị áp dụng cho cáp được cài đặt trên ống kim loại cách nhiệt (sử dụng các quy trình được nêu trong IEEE Standard 515) ở điện áp dịch vụ được nêu bên dưới. Để sử dụng trên các điện áp dịch vụ khác, hãy liên hệ với WILI.

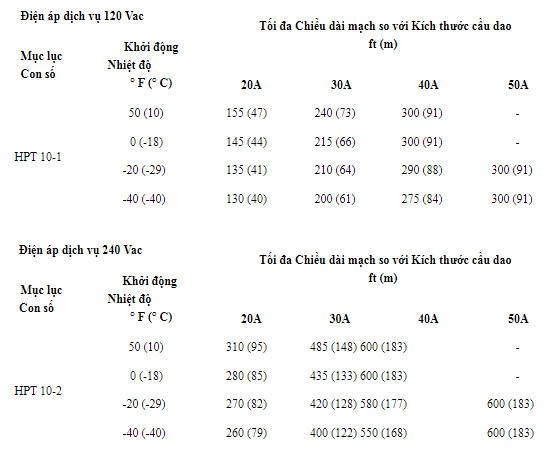

KÍCH THƯỚC BẬT MẠCH

Chiều dài mạch tối đa cho các bộ ngắt mạch khác nhau phân cấp được hiển thị bên dưới. Kích thước ngắt phải được dựa trên Mã điện quốc gia, Điện CanadaMã hoặc bất kỳ mã áp dụng nào khác. Điện Quốc gia Mã và Mã điện Canada yêu cầu lỗi nối đất bảo vệ thiết bị cho từng mạch nhánh cung cấp thiết bị sưởi điện. Kiểm tra mã địa phương để biết mặt đất-yêu cầu bảo vệ sự cố.
