WarmTrace HSX 2100 – Hệ thống duy trì nhiệt nước nóng sử dụng trực tiếp

94 / 100

WarmTrace HSX: DUY TRÌ NHIỆT ĐỘ NƯỚC NÓNG

Cáp gia nhiệt HSX là trung tâm của hệ thống Thermon’s WarmTraceTM, được thiết kế đặc biệt để duy trì đường ống cấp nước nóng ở nhiệt độ bảo trì danh nghĩa mong muốn. Với dây dẫn điện1,9 mm2  (lớn hơn bất kỳ hệ thống nào khác hiện có), HSX có thể giảm số lượng mạch cần thiết để lắp đặt hệ thống Electric heat tracing.

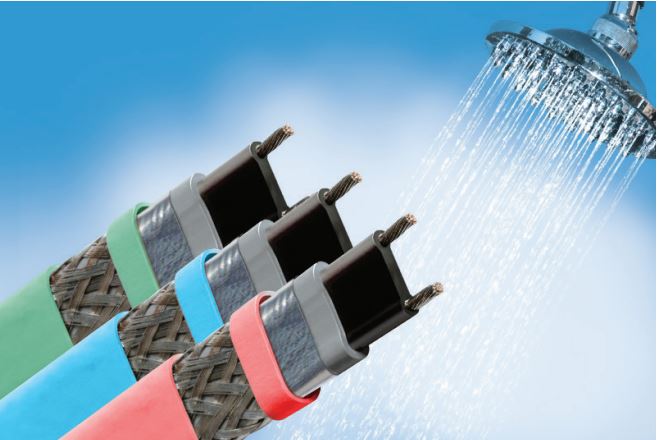

WarmTrace HSX
WarmTrace HSX

DỄ THIẾT KẾ

Hệ thống WarmTrace thay thế mạng lưới tuần hoàn phức tạp của đường ống hồi lưu, máy bơm tuần hoàn và van cân bằng. Đối với mỗi đường cấp nước nóng, chỉ cần so khớp nhiệt độ duy trì của nước nóng với bộ gia nhiệt có mã màu tương ứng và cách nhiệt theo hướng dẫn thiết kế.

Cáp gia nhiệt tự điều chỉnh HSX tự động duy trì nhiệt độ nước mong muốn. Những thay đổi về đường kính ống, tốc độ dòng chảy và kiểu sử dụng sẽ không ảnh hưởng đến thiết kế. Ngay cả những thay đổi về nhiệt độ môi trường hoặc nhiệt độ nước cũng được bù đắp khi bộ gia nhiệt theo dõi điều chỉnh lượng nhiệt của nó dọc theo toàn bộ chiều dài của một đường ống dẫn nhiệt.

DỄ DÀNG ĐỂ LẮP ĐẶT

Cáp gia nhiệt HSX được cắt theo chiều dài sử dụng và lắp đặt trực tiếp trên đường ống cung cấp theo phương pháp cách nhiệt thông thường bằng các dụng cụ cầm tay thông thường. Bộ dụng cụ để kết nối nguồn, đầu cuối và nối, cùng với các phụ kiện khác, được thiết kế để lắp đặt nhanh chóng và dễ dàng. Chiều dài mạch tăng lên với HSX có nghĩa là ít mạch cần chế tạo hơn và tổng số mạch ít hơn.

ĐẶC ĐIỂM

1. Dây dẫn điện đồng mạ niken 1,9 mm2 (14 AWG)
2. Công nghệ Ma trận sưởi ấm bán dẫn polyolefin liên kết chéo E-Beam
3. Cách điện điện môi sơ cấp Polyolefin liên kết chéo E-Beam
4. Aluminized Mylar Foil (Băng nhôm lá Mylar để che chắn cáp)

5. Bện kim loại bằng đồng
6. Vỏ ngoài Polyolefin

XẾP HẠNG

Điện áp cung cấp … ……………….. 208 Vac
Bán kính uốn cong tối thiểu
@ -15 ° C (5 ° F) …………………………………. ……………. 10 mm (0,38 ”)
@ -51 ° C (-60 ° F) ………………………………… …………. 32 mm (1,25 ”)
* Yêu cầu bảo vệ chống lỗi tiếp đất 30mA

Phê duyệt:

  • Hiệp hội tiêu chuẩn Canada – CSA: là một tổ chức tiêu chuẩn phát triển các tiêu chuẩn trong 57 lĩnh vực. CSA xuất bản các tiêu chuẩn dưới dạng bản in và điện tử, đồng thời cung cấp các dịch vụ đào tạo và tư vấn. CSA bao gồm các đại diện từ các nhóm công nghiệp, chính phủ và người tiêu dùng.
  • Tổ Chức Hợp Tác Giữa Các Phòng Thí Nghiệm – UL Listed: UL Solutions là một công ty chứng nhận an toàn toàn cầu có trụ sở chính tại Northbrook, Illinois. Nó có văn phòng tại 46 quốc gia

KINH TẾ ĐỂ VẬN HÀNH VÀ DUY TRÌ

Hệ thống WarmTrace thay thế tuần hoàn và loại bỏ chi phí của việc vận hành máy bơm liên tục, cố tình làm nóng nước và duy trì hệ thống tuần hoàn. Khả năng tiết kiệm nước cũng có thể được thực hiện vì bộ điều nhiệt có thể làm cho nước nóng đến thời điểm sử dụng — không cần chờ đợi thời gian làm nước nóng!

CÁC THÀNH PHẦN

Thermon cung cấp các phụ kiện hệ thống được thiết kế đặc biệt để lắp đặt duy trì nhiệt Thermon nhanh chóng, không gặp sự cố. Tất cả các dây cáp gia nhiệt  yêu cầu một bộ kết nối để tuân thủ các yêu cầu phê duyệt. Thông tin về các phụ kiện để hoàn thành việc lắp đặt mạch sưởi có thể được tìm thấy trong bảng thông số kỹ thuật sản phẩm WarmTrace Systems Accessories (Mẫu CPD1006).

CÀI ĐẶT ĐIỂN HÌNH

Hệ thống duy trì nhiệt độ nước nóng WarmTrace HSX 2100 thường bao gồm các thành phần sau:

1. Dây cáp gia nhiệt tự điều chỉnh HSX 2100.

2. Bộ chế tạo mạch PCA-COM đi kèm với hộp đấu nối đi kèm Thermon tùy chọn.

3. Bộ PCS-COM in-line / Tsplice (cho phép nối hai hoặc ba bộ gia nhiệt theo dõi với nhau).

4. Sự kết thúc cuối ET-6. Mỗi PCA-COM và PCS-COM bao gồm một ET-6.

5. Băng cố định FT-1L giữ chặt bộ gia nhiệt vào đường ống; sử dụng trên các khoảng 12 ”đến 24”.

6. Nhãn CL “Electric Heat Tracing” (nhãn bóc và dính gắn vào màng chắn hơi cách nhiệt trong khoảng thời gian 10 ’hoặc theo yêu cầu của mã hoặc thông số kỹ thuật).

7. Cách nhiệt bằng sợi thủy tinh và rào cản hơi (bởi những người khác).

Installation WarmTrace HSX 2100
Installation WarmTrace HSX 2100

Xem thêm:Cáp gia nhiệt, dây gia nhiệt, heat trace HTSX 2022

Datasheet: WarmTrace HSX 2100
